Gnee sínA költségek tervezője, gyártója és exportőre a - rugalmas vasúti rögzítő rendszerek megtakarítását különféle típusú pályavonalakhoz és forgalmi feltételekhez. Biztonságos és megbízható rögzítő rendszereket szállít, amelyek nagy feszültségű erővel és kúszó ellenállással rendelkeznek, hogy hatékonyan megvédjék a sínt a dőlés ellen. A rögzítő rendszertartomány magában foglalja mind a ballasztott, mind a lemezpályákat különféle körülmények között, a nehéz szállítástól a metróig, a nagysebességű sínekig, valamint a városi vasútvonalakig.
A globális végfelhasználók számára tapasztalatokra és megoldásokra építve, a kötőelemeket jól használjuk annak biztosítása érdekében, hogy a vasúti pálya állandóan ugyanazon tulajdonságokat tartsa fenn, különös tekintettel a szuper dinamikus fáradtsággal és a tartóerővel ellátott feszültségbilincsekre, hogy garantálják a sínek biztonságos működését még speciális körülmények között is, amelyek csökkentik a karbantartási költségeket és a végfelhasználók gyakoriságát.
A sínrögzítő rendszerek típusai a Gnee Rail -ről:
SKL3/SKL12/SKL14 vasúti rögzítő rendszer
Egy egység specifikációiSKL típusú vasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| SKL feszültségklip | 2 | 60Si2cra, 60Si2cra, 38Si7 |
| SS35 csavaros tüske | 2 | 4.6. Osztály: Q235 |
| 5.6. Osztály: 35# | ||
| 8.8. Osztály: 45# | ||
| Lapos alátét | 2 | Q235 |
| Műanyag tiplik | 2 | HDPE, megerősített Nejlon 66 (PA66) |
| Útmutató | 2 | Megerősített Nejlon 66 (PA66) |
| Vasúti párna | 1 | Eva vagy gumi |
E - klip rögzítő rendszer
SpecifikációkE típusú sínrögzítő rendszerek
| Tétel | Mennyiség | Anyag |
|---|---|---|
| E klip | 2 | 60Si2MNA, 60Si2cra |
| Váll | 2 | QT500-7, QT450-10 |
| Vasúti párna | 1 | HDPE, gumi vagy EVA |
| Szigetelő | 2 | Megerősített Nejlon 66 (PA66) |
KPO vasúti rögzítő rendszer
Egy egység specifikációiKPO típusú vasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| KPO klip | 2 | Q235 |
| Csavaros tüske | 2 | 4.6. Osztály: Q235 |
| 5.6. Osztály: 35# | ||
| 8.8. Osztály: 45# | ||
| HS Bolt 4 | 4 | 4.6. Osztály: Q235 |
| 5.6. Osztály: 35# | ||
| 8.8. Osztály: 45# | ||
| Hex dió 2 | 2 |
5. fokozat: 35# |
| 8. fokozat: 45# | ||
| Dupla tekercs rugó alátét | 2 | 65mn -es |
Tavaszi penge rögzítése
Műszaki adatok a tavaszi pengék rögzítésének egy egységéhez
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Csipesz | 2 | 60Si2MNA, 60Si2cra |
| Szigetelő | 2 | Megerősített Nejlon 66 (PA66) |
| Csavaros tüske | 2 | 5.6. Osztály: 35# |
| Tavaszi mosó | 2 | ML08AI |
Vasúti tüske -rögzítő rendszer
A vasúti tüske -rögzítő rendszer népszerű az észak -amerikai piacon, különösen Amerikában.
A vasúti tüske -rögzítő rendszer egy egységének előírásai
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Pálya/vágás | Tüske | Q235A |
| Kötőlemez | 1 | QT450-10 castinghoz Q235 a gördüléshez |
Nagy sebességű WJ-8 vasúti rögzítő rendszer
A WJ-8 sínrögzítő rendszert gyakran használják 60 kg/m-es sínekhez, ballaszt kevesebb lemezen, vagy az alvók vállakkal. Ez megfelel a következő működési feltételeknek:
Személyszállító vonat 350 km/h sebességgel, tengelyterheléssel legfeljebb 170KN,
Vegyes utas- és tehervonat 250 km/h sebességgel, tengelyterheléssel legfeljebb 230 kN.
Egy egység specifikációiWJ-8 vasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60SI2MNA |
| Csavaros tüske | 2 | 20mntib |
| Lapos alátét | 2 | Q235A |
| Vasúti szigetelő | 2 | PA66 |
| Útmutató | 2 | Megerősített Nejlon 66 (PA66) |
| Vasúti párna | 1 | Eva vagy gumi |
| Kötőlemez | 1 | QT450-10 |
| Műanyag tiplik | 2 | HDPE, megerősített Nejlon 66 (PA66) |
| Vasúti állítható pad | 2 | PE |
| Kötőlemez állítható párna | 2 | PE |

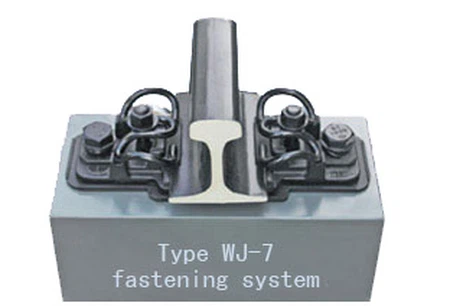

Nagysebességű WJ-7 vasúti rögzítő rendszer
A WJ-7 sínrögzítő rendszert gyakran használják 60 kg/m sínekhez, ballaszt nélküli födémkel, vagy vállak nélkül kötik az alvókat. Ez megfelel a következő működési feltételeknek:
Egy utasvonat 350 km/h sebességgel, tengelyterheléssel legfeljebb 170KN;
Vegyes utas- és tehervonat 250 km/h sebességgel, tengelyterheléssel legfeljebb 230 kN.
Egy egység specifikációiWJ-7 vasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60SI2MNA |
| T - csavar anya alátét | 2 | Q235A |
| Vasúti szigetelő | 2 | PA66 |
| Kötőlemez | 1 | QT450-10 |
| Szigetelt pufferlemez | 1 | Gumi |
| Vasúti párna | 1 | Eva vagy gumi |
| Horgonycsavar | 1 | Q235A |
| Tavaszi mosó | 2 | 60Si2MN |
| Sima alátét | 2 | QT450-10 |
| Műanyag tiplik | 2 | HDPE, megerősített Nejlon 66 (PA66) |

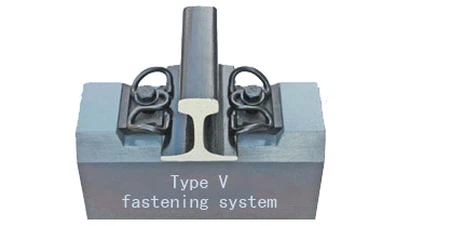

Nagy sebességű V típusú rögzítő rendszer
Az V típusú sínrögzítő rendszert gyakran használják 60 kg/m sínekhez ballaszt vagy betonkapcsokkal, vállakkal. Ez megfelel a következő működési feltételeknek:
Egy utasvonat 350 km/h sebességgel, tengelyterheléssel legfeljebb 170KN;
Vegyes utas- és tehervonat 250 km/h sebességgel, tengelyterheléssel legfeljebb 230 kN.
Egy egység specifikációiV típusú sínrögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60SI2MNA |
| Csavaros tüske | 2 | 20mntib |
| Lapos alátét | 2 | Q235A |
| Űrdarabok | 2 | Q235A |
| Mérőeszköz | 2 | Gumi |
| Vasúti párna | 1 | Eva vagy gumi |
| Állítható párna | 1 | PE |
| Műanyag tiplik | 2 | HDPE, megerősített Nejlon 66 (PA66) |
IV. Típusú rögzítő rendszer
A IV. Típusú sínrögzítő rendszert gyakran használják 60 kg/m sínekhez, ballaszt vagy betonkötegekkel, vállak nélkül. Ez megfelel a következő működési feltételeknek:
Egy utasvonat 350 km/h sebességgel, tengelyterheléssel legfeljebb 170KN;
Vegyes utas- és tehervonat 250 km/h sebességgel, tengelyterheléssel legfeljebb 230 kN.
Egy egység specifikációiIV. Típusú sínrögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60SI2MNA |
| Vasúti szigetelő | 2 | PA66 |
| Vasúti váll | 2 | QT450-10 |
| Vasúti párna | 1 | Eva vagy gumi |
CLIP II /CLIP I Rögzítő rendszer
Clip II/CLIP I A rögzítő rendszer 50/60 kg/m szabványos sínvonalra vagy féligaméteres vonalra vonatkozik, amely nagyobb vagy egyenlő, vagy 300 méteres beton alvó vállakkal. A klip kivételével a CLIP II rögzítő rendszer megegyezik a Clip I rögzítő rendszerrel.
Egy egység specifikációiKlip II/I. klipvasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60Si2cra |
| Alvócsavar + anya + alátét | 2 | Q235A |
| Vasúti szigetelő | 2 | Q235 |
| Terelőlemez | 2 | PA66 |
| Vasúti párna | 1 | Eva vagy gumi |
Clip III rögzítő rendszer
A CLIP III rögzítő rendszer 60 kg/m sínre vonatkozik, vállak nélkül, és ez egy csavar nélküli rendszer. Ez magában foglalja a vasúti klipeket, a sín vállát és a szigetelőket.
Egy egység specifikációiClip III vasúti rögzítő rendszer
| Tétel | Mennyiség | Anyag |
|---|---|---|
| Vasúti klip | 2 | 60SI2MNA |
| Vasúti szigetelő | 2 | PA66 |
| Vasúti váll | 2 | QT450-10 |
| Vasúti párna | 1 | Eva vagy gumi |
AGneeVasúti rögzítő rendszer
Minden gyártót rögzítünk, amelyet előállítottunk, szigorúan tesztelünk és megvizsgáljuk a teljes gyártási folyamat során, az alapanyag -vásárlástól a kitöltött termékig, hogy biztosítsák képesítést és biztonságukat a használatban.
Minőség -ellenőrzési folyamat:
- Alapanyag -tesztelés
- Első termék gyártott ellenőrzés
- Ellenőrzés a termelés során
- A késztermékek ellenőrzése
Minőségi tesztelési tételek:
- Kémiai összetétel
- Fizikai tulajdonságok: 1. szakítószilárdság, hozamszilárdság és meghosszabbítás 2. Hajlító 3. Keménység 4. metallográfiai elemzés
- Ütközés -ellenőrzés
- Anti - korrózió tulajdonságvizsgálat
- Dimenziós és megjelenési minőség
