Termék bemutatása

Az V típusú sínrögzítő rendszer egy nagysebességű{0}}vasúti rendszer, amelyet 60 kg/m súlyú sínekkel való használatra terveztek ballasztvágányokon és vállas betonkötegelőkön. Ez egyfajta rugalmas kapcsos rögzítőrendszer, amely különböző alkatrészekből áll, mint például csavaros tüskék, lapos alátétek, rugós kapcsok és mérőterelők. Ezt a rendszert úgy tervezték, hogy megfeleljen a legfeljebb 350 km/h sebességű, legfeljebb 170 kN tengelyterhelésű, személyszállítási{4}}vonalak, valamint a 250 km/h sebességig és a 230 kN tengelyterhelésig terjedő vegyes személy- és teherszállító vonalak üzemeltetési igényeinek.

V típusú rögzítőelemek rendszerelemeinek listája
V típusú rögzítőelemek rendszerelemeinek listája
Tétel	Mennyiség	Anyag
Síncsipesz	2	60Si2MnA
*Csavaros tüske*	2	20MnTiB
Lapos alátét	2	Q235A
Űrdarabok	2	Q235A
Mérőkötény	2	Gumi
*Sínpad*	1	EVA, vagy gumi
Állítható párna	1	PE
Műanyag tipli	2	PA66

Ha különleges igényei vannak, kéremlépjen kapcsolatba velünkspeciális egyedi gyártáshoz.

A termék szerkezete és teljesítményjellemzői

A V{0}}típusú vasúti kötőelemek szerkezeti és teljesítménybeli jellemzői:

Stabil szerkezet: A vállas csavaros kialakítás rugalmas kapcsokat rögzít spirális tüskék és hüvelyek révén, a beton talpfák korlátozzák a sín oldalirányú mozgását. A mechanikus csatlakozások egyszerű szétszerelést és karbantartást tesznek lehetővé.
Adaptív elasztikus kapcsok: A nagy -szilárdságú rugóacél kapcsok (W2 az általános szakaszokhoz, X3 az alacsony-ellenállású hídszakaszokhoz) három-pontos érintkezőt használnak az egyenletes szorítóerő érdekében, kielégítve a különböző nyomvonaligényeket.
Rugalmas mérőműszer beállítás: Műszaki műanyag mérőrögzítők (7 specifikáció, 2 mm-es lépés) ±8 mm-es beállítást tesznek lehetővé a precíz vágányillesztés érdekében.
Megbízható mechanika:Általános szakaszok: 11 kN vagy annál nagyobb szorítóerő, hosszirányú ellenállás 9 kN vagy nagyobb; alacsony{2}} hídellenállású szakaszok: 6 kN vagy annál nagyobb szorítóerő, hosszirányú ellenállás ~ 4±1 kN, kiegyensúlyozó sínstabilitás és hídelmozdulás.
Kiváló karbantartás és szigetelés: A sín alatti párnák 5-10 mm-es magasságállítást tesznek lehetővé. A szigetelt alkatrészek biztosítják a sínáramkör működését; A horganyzott fémek és a nylon bélésű hüvelyek korrózióállóságot biztosítanak a hatékony karbantartás érdekében.

V{0}} típusú rögzítőrendszer-alkatrészek bemutatása

Az V típusú rugalmas kapcsos rögzítő spirális tüskékből, lapos alátétekből, rugalmas kapcsokból, mérőrögzítőkből, -sín alatti párnákból és beágyazott hüvelyekből áll. Ezen túlmenően, hogy megfeleljen a sín függőleges helyzetének beállítási igényének, magasság-beállító párnákat is tartalmaz.

Tavaszi klip

Kétféle elasztikus kapocs létezik: a W2- típusú elasztikus kapocs, amelyet általános szakaszokban használnak, és az X3 típusú rugalmas kapcsok, amelyeket az alacsony ellenállású szakaszokban használnak. A W2 típusú elasztikus klip átmérője 14 mm, míg az X3 típusú rugalmas klip átmérője 13 mm. Ezenkívül a TB/T 1495.2 szabványnak megfelelő A típusú elasztikus kapcsok használhatók a sínkötéseknél.

elastic clip

Rögzítőelem-konfigurációk az általános szakaszokhoz és az alacsony{0}}ellenállású szakaszokhoz

Vonal állapota	Elasztikus klipek	-Sín alátétek	Hosszanti sínellenállás
Általános szakaszok	W2 típusú elasztikus klip	RP5 gumibetét	Nagyobb vagy egyenlő, mint 9 kN
Alacsony{0}}ellenállású szakaszok	X3 típusú elasztikus klip	CRP5 kompozit pad	4,0±1,0 kN

Rugalmas klip konfigurációk általános szakaszokhoz és sínkötésekhez


Vonal állapota	Elasztikus klipek	Megjegyzések
Általános szakaszok	W2 és X3 típusú rugalmas klipsz	-
Sín ízületek	A TB/T 1495.2 szabványnak megfelelő W2-típusú, X3-as típusú elasztikus kapcsok és A-típusú rugalmas kapcsok	Ha nehéz a W2-típusú és X3 típusú rugalmas kapcsokat felszerelni a kisméretű nyomtávtartókra a síncsatlakozásoknál, szereljen fel A típusú rugalmas kapcsokat.

-Sín alátétek

A sín alatti párnák két típusra oszthatók: agumibetétAz általános metszetekben használt RP5 és a CRP5 kompozit párna (gumi és rozsdamentes acéllemezekből vulkanizálva) esetleg hidakon.

Ha csökkenteni kell a hidakon a sínellenállást, az X3 típusú elasztikus kapcsok használhatók a kompozit alátétekkel együtt. Ebben az esetben a sín hosszirányú ellenállása rögzítőelemenként körülbelül 4,0±1,0 kN.

rail pad

Mérőtartók

A G5 nyomtávrögzítő hét modellben kapható: No.2, No.3, No.4, No.5, No.6, No.7 és No.8. A szabványos nyomtávhoz a 4-es és a 6-os számot használják.

Gauge Retainers

Beágyazott hüvely

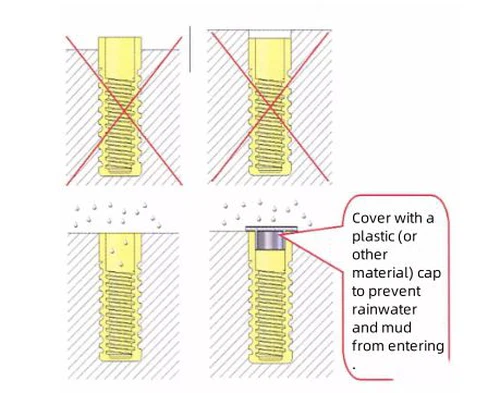

Ez az alkatrész{0}}előre be van ágyazva a talpfába, és a beágyazás pontosságának meg kell felelnie a követelményeknek. A D1 beágyazott karmantyú felső felületének egy síkban kell lennie az alj{3}}sín tartófelületével. A beágyazás után a beágyazott hüvelyt műanyag (vagy más anyagú) kupakkal kell lefedni, hogy megakadályozza az esővíz és sár bejutását.

Embedded Sleeve

Magasság{0}}beállító párnák

A TD5 magasságállító-tányér négyféle specifikációban kapható a d vastagságtól függően: 1 mm, 2 mm, 5 mm és 8 mm, amelyek az alj-sín alátét és a talpf{7}}sín tartófelülete között helyezkednek el.
