A sín haltányéregy acél csuklórúd, amely megvédi a sínek végeit az eltolódástól és az elválasztástól, megtartva a helyes vágánygeometriát és terhelési útvonalakat olyan alkalmazásokban, ahol a folyamatos hegesztett sín nem kivitelezhető.GNEE RAILa GB, UIC, DIN536, QU, JIS, AS1085, BS11 és AREMA/ASCE sínprofilokhoz illeszkedő hallemezeket szállít, és támogatja az ügyfeleket közös rendszerintegrációban és -értékesítés utáni technikai segítségnyújtásban.
Rail Fish Plate típusai
A sínhallemezek (síncsuklók) kritikus fémlemezek, amelyek összekötik a sínvégeket, súly (könnyű, nehéz, daru), funkció (szabványos, szigetelt, kompromisszumos) és kialakítás (siklott, ragasztott) szerint osztályozva. A gyakori típusok közé tartoznak a 4 vagy 6 lyukú lemezek, amelyeket a sínek csavarokkal történő biztonságos rögzítésére terveztek, biztosítva a vasúti sínek stabilitását, vezetőképességét és biztonságát.
| Ízület típusa | Kulcs specifikáció / Leírás |
|---|---|
| Szabványos síncsukló (hallap) | - Profil:Megfelel a sínszakasznak (pl. UIC 60, 136RE). - Hossz:Általában 600 vagy 800 mm oldalanként. - Lyukak:4 vagy 6 csavarlyuk rúdonként. |

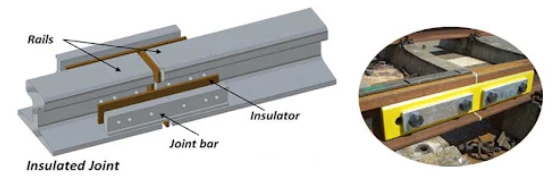

| Szigetelt síncsukló (IRJ) | - Anyag:Acélmag kompozit szigetelő vég-oszlopokkal/lemezekkel vagy teljes epoxikompozittal. - Elektromos ellenállás: >10⁸ Ω. |
| Kompromisszumos vasúti csatlakozás | - Tervezés:Két különböző sínprofilt köt össze (pl. UIC 54 - UIC 60). - Profil:Mindegyik oldal a megfelelő sínszakaszhoz illeszkedik. |
| Joggled Rail Joint | - Funkció:Lenyomott (kocogós) része lehetővé teszi a folyamatos sínfejfelületet a gördülékenyebb kerékáthaladáshoz. |
| Hídvasúti csatlakozás | - Tervezés:Gyakran megerősített (vastagabb háló/hosszabb hossz) a nagy igénybevételnek kitett helyekhez{0}}, mint például a híd megközelítése. |
| Ragasztott szigetelt kötés | - Építés:Kompozit szigeteléshez ragasztott acélrudak nagy szilárdságú{0}}ragasztóval a jobb tartósság érdekében. |
| Hegesztett síncsukló (CWR-hez) | - Típus:Villanó-tompa- vagy termithegesztés. - Specifikáció:A hegesztési varratnak meg kell felelnie az alapsínnek megfelelő vagy annál nagyobb mechanikai tulajdonságoknak. |
| Dilatációs hézag (BRE-hez) | - Funkció:Lehetővé teszi a szabályozott hőtágulást hidakon lévő hosszú síneken vagy szélsőséges hőmérsékletű zónákban. |
Mekkora a ragasztott hézag hossza vasúton?
A vasutak ragasztott szigetelt kötései (GIJ) jellemzően 6-6,5 méter teljes hosszúságúak a szabványos 60 kg-os vagy 52 kg-os sínek esetében, bár egyes specifikációk 4 és 6,5 méter közötti hosszúságot jeleznek. Ezeket a kötéseket gyári-vagy in-helyi előre gyártott szerelvényekként tervezték, amelyeket hosszú hegesztett sínekben (LWR/CWR) használnak az elektromos szigetelés biztosítására.
A ragasztott hézag hosszának és használatának legfontosabb részletei:
- Szabványos hossz:A nagy -szilárdságú, hat-csavaros (G3-L típusú) ragasztott illesztések leggyakoribb hossza 6,5 méter, de lehet 6 méter is.
- Használati kontextus:Ezeket a kötéseket 52 kg-os és 60 kg-os (UIC) sínszakaszokhoz tervezték, különösen az LWR/CWR-ben, hogy kezeljék a sínáramkört minden hőmérsékleti zónában.
- Gyártás:Egyetlen, legalább 6{1}} méteres síndarabot gyakran használnak egy kötés elkészítéséhez a szerkezeti integritás biztosítása érdekében, és a szerelvény szigetelt végoszlopokat, csavarokat és béléseket tartalmaz.
2008-ban alapították,GNEE RAILa vasúti alkatrészek vezető globális gyártója és szállítója, amely a kiváló minőségre szakosodottsín haltányérok(csuklórudak/összekötő rudak) erős gyártási kapacitással és globális szolgáltatási képességekkel.
| Standard | Írja be | Hosszúság/átmérő | Súly / Anyag | |
| AREMA 2007 | 115RE | 4 lyuk - 24" | 17,04 kg | 45# vegyszer |
| 115RE | 6 lyuk - 36" | 25,56 kg | összetétel(%): | |
| 132-136RE | 4 lyuk - 24" | 17,75 kg | C: 0.42-0.50 | |
| 132-136RE | 6 lyuk - 36" | 26,63 kg | Mn: 0,50-0,80 | |
| UIC864 | UIC60 | 4 lyuk-630/Φ26 | 18,07 kg | Si: 0,17-0,37 |
| UIC60 | 4 lyuk-600/Φ28 | 17,47 kg | Cr: kisebb vagy egyenlő, mint 0,25 | |
| UIC60 | 4 lyuk-630/Φ25 | 18,1 kg | P: kisebb vagy egyenlő, mint 0,035 | |
| UIC54 | 4 lyuk | 14,34 kg | S: kisebb vagy egyenlő, mint 0,035 | |
| UIC54 | 6 lyuk-800 | 19,94 kg | ||
| BS 47-1 | BS75R | 4 lyuk | 6,56 kg | |
| BS60A | 4 lyuk | 5,61 kg | ||
| BS80A | 4 lyuk | 6,5 kg | ||
| BS90A | 685.8/Φ26 | 13,23 kg | 50# vegyszer | |
| BS90A | 792.9/Φ26.2 | 15,34 kg | összetétel(%): | |
| BS100A | 4 lyuk | C: 0.62-0.70 | ||
| 90/91LB | 4 lyuk | 18,08 kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 lyuk | 19,9 kg | Si: 0,17-0,37 | |
| MINT | 50 kg | 4 lyuk | 14,3 kg | Cr: kisebb vagy egyenlő, mint 0,25 |
| 50 kg | 6 lyuk | 19,5 kg | P: kisebb vagy egyenlő, mint 0,035 | |
| S49 | 4 lyuk | 9,71 kg | S: kisebb vagy egyenlő, mint 0,035 | |
Vasúti haltányér-portfóliónk átfogó és megfelel a nemzetközi szabványoknak, beleértve az UIC, AREMA, BS, DIN és GB szabványokat, beleértve a könnyűvasúti (8 kg-30 kg), a nehézvasúti (38 kg-75 kg) és a daruvasúti (QU70-QU120) rendszereket. Különféle típusokat kínálunk, mint például szigetelt illesztőrudak, domború lemezek és kompromisszumos sínkötések, precíz specifikációkkal (4-lyuk/6 lyuk, 24 hüvelyk/36 hüvelyk), biztosítva a kiváló mechanikai teljesítményt. Szigorú minőség-ellenőrzést tartunk, amelyet az ISO 9001:2015 szabvány, valamint az SGS-ellenőrzési központ, valamint a harmadik házon belüli ellenőrzési központ és BV tanúsítványok támogatnak. Egyablakos szolgáltatásunk a testreszabást, a gyártást, a csomagolást és az értékesítés utáni támogatást foglalja magában, az ügyfelek projektigényeire szabva.
