A Railroad Fish Plates-t Rail Joint Bar-nak, Rail Fish Plates-nek, illesztőrúdnak, sarokrúdnak is nevezik, a Railroad Fish Plates-t Rail Joint Bar-nak, Rail Fish Plates-nek is nevezik Rail Joint Bar-nak, Rail Fish Plates-nek, illesztőrúdnak, sarokrúdnak is nevezik, egyfajta vasúti rögzítőelem, amely fém rúd, amely két acélsín végeit halcsavarokon keresztül köti össze.
A Railroad Fish Plates-t Rail Joint Bar-nak, Rail Fish Plate-nek, illesztőrúdnak, szögrúdnak is nevezik, egyfajta vasúti rögzítőelem, amely egy fémrúd, amely két vasúti sín végeit halcsavarokon keresztül köti össze. A sínkötéseknek számos típusa és szabványa létezik a különböző felhasználásoknak megfelelően. A GNEE különféle sínkötéseket tud biztosítani Önnek, mint például GB, AREMA, BS, UIC, AS, afrikai szabványok, dél-amerikai szabványok stb. A GNEE Railroad Fish lemezeket több mint 100 országba és régióba exportálják, több mint 50 szabványos és nem szabványos -szabványos modellek a globális ügyfelek síncsuklói számára.
Az alábbiakban a kínai standasrd haltányér műszaki adatai találhatók:
• Normál: TB/T2345-2008
• Anyaga: 55# kínai acél
• Méret: 43KG, 50KG, 60KG, 75KG
• Szakítószilárdság Rm: 785 MPa vagy annál nagyobb
• Folyóerő Rel / Rr0.2 : 520 Mpa vagy nagyobb
• A nyúlás: 9% vagy nagyobb
• Z terület csökkentése: 20%-nál nagyobb vagy egyenlő
• Brinell keménység HBW10/3000 : HBW 227-388
• Hideg hajlítás d{0}}a: 30 fok, nincs repedés
Kémiai összetétel:
|
C |
Mn |
Si |
S |
P |
|
0.52-0.60 |
0.50-0.80 |
0.17-0.37 |
Kisebb vagy egyenlő, mint 0.035 |
Kisebb vagy egyenlő, mint 0.035 |
Az alábbiakban a BS standard haltányér műszaki adatai találhatók:
• Normál: BS47-1
• Anyaga: 40# kínai acél
• Méret: BS75R, BS80A, BS90A, BS100A, BS113A
• Szakítószilárdság Rm : 550-650 Mpa
• A nyúlás: 18% vagy nagyobb
Kémiai összetétel:
|
C |
Mn |
Si |
S |
P |
|
0.27-0.84 |
Kisebb vagy egyenlő, mint 0.94 |
0.38 |
Kisebb vagy egyenlő, mint 0.058 |
Kisebb vagy egyenlő, mint 0.058 |
A BS Rail csuklórudak népszerű típusai
|
Alapértelmezett |
típus |
Hosszúság/átmérő |
Súly / Anyag |
|
|
BS 47-1 |
BS75R |
4 lyuk |
6,56 kg |
|
|
BS60A |
4 lyuk |
5,61 kg |
|
|
|
BS80A |
4 lyuk |
6,5 kg |
|
|
|
BS90A |
685.8/Φ26 |
13,23 kg |
|
|
|
BS90A |
792.9/Φ26.2 |
15,34 kg |
|
|
|
BS100A |
4 lyuk |
|
|
|
Az UIC vasúti hallemezek azok a hallemezek, amelyek megfelelnek a Nemzetközi Vasúti Unió szabványának. Brelow az UIC vasúti haltábla műszaki adatai:
• Normál: UIC864-4 és UIC864-8
• Anyaga: 40# kínai acél
• Méret: U79 – UIC54, U85 – UIC60
• Szakítószilárdság Rm: 550-650 Mpa
• A nyúlás: 18% vagy nagyobb
Kémiai összetétel:
|
C |
Mn |
Si |
S |
P |
|
0.37-0.44 |
0.50-0.80 |
0.17-0.37 |
Kisebb vagy egyenlő, mint 0.035 |
Kisebb vagy egyenlő, mint 0.035 |
Az alábbiakban a DIN szabványú haltányér műszaki adatai találhatók:
Szabvány: DIN 5902-1995
Anyaga: Q235 kínai acél / Q295 kínai acél
Méret: S30 az FL30 sínhez, S33 az FL33 sínhez, S41 az FL41 sínhez, S49 az FL49 sínhez, FL10, FL14, FL18, FL20,
FL41-54
Kémiai összetétel (FL10 - FL20, Q235):
|
C |
Mn |
Si |
S |
P |
|
0.14-0.22 |
0.30-0.65 |
Kisebb vagy egyenlő, mint 0.30 |
Kisebb vagy egyenlő, mint 0.050 |
Kisebb vagy egyenlő, mint 0.045 |
Mechanikai tulajdonságok (FL10 - FL20)
Szakítószilárdság Rm: 375 MPa vagy annál nagyobb
Nyújtóerő ReL / Rr0.2: 235 Mpa vagy nagyobb
A nyúlás: 21% vagy nagyobb
Kémiai összetétel (Fl30 - Fl41-54, Q295):
|
C |
Mn |
Si |
S |
P |
|
0.52-0.60 |
0.50-0.80 |
0.17-0.37 |
Kisebb vagy egyenlő, mint 0.035 |
Kisebb vagy egyenlő, mint 0.035 |
Mechanikai tulajdonságok (Fl30 - Fl41-54)
Szakítószilárdság Rm: 390 MPa vagy annál nagyobb
Nyújtóerő ReL / Rr0.2: nagyobb vagy egyenlő, mint 295 Mpa
A nyúlás: 23% vagy nagyobb
A dél-amerikai haltányérokat leginkább Brazíliában és Peruban használják. Ezek a síncsuklórudak az Ön egyedi igényei szerint és az Ön szabványai szerint testreszabhatók.
Brelow a dél-amerikai haltányérok műszaki adatai:
Brazil hallemezek
• Standard: Az Ügyfél igényei szerint
• Anyaga: 50# kínai acél vagy testreszabott
• Méret: TJ57, TJ ASCE 90, TJ UIC60
Peru hallemezek
• Standard: Az Ügyfél igényei szerint
• Anyaga: 50# kínai acél vagy testreszabott
• Méret: 75 LBS ASCE, 75 LBS BSS, 80 LBS ASCE, TJ BS80A
Az alábbiakban az afrikai haltányérok műszaki adatait közöljük:
• Standard: Az Ügyfél igényei szerint
• Anyaga: 50# kínai acél
• Méret: 85 LB, 85 LB-80 LB
Rail Fish Plates megfelelnek az AREMA szabványnak
Az akciós sínes haltányérok közé tartozik a 115RE AREMA sínes haltányér, a 119RE AREMA sínes haltányér, a 132RE, a 136RE AREMA sínes haltányér stb. Ezek a következő sínméreteknek felelnek meg: 115RE AREMA sín, 119RE AREMA sín, 132RE és 136RE AREMA sín. Mindegyik megfelel az AREMA szabványnak, amely az Egyesült Államokban és Kanadában követelmény. Az American Railway Engineering and Maintenance-of-Way Association (AREMA) egy nagyon erős vasúti szervezet Észak-Amerikában. Az Észak-Amerikába szállított vasúti hallapoknak meg kell felelniük az AREMA szabványnak.
Az alábbiakban az amerikai szabványos tányér műszaki adatai találhatók:
• Szabvány: AREMA 2018
• Anyaga: 50# kínai acél
• Méret: 115RE, 119RE, 132RE, 136RE, 141RE
Az AREMA szabványos horgászlemez népszerű típusai
|
Alapértelmezett |
típus |
Hosszúság/átmérő |
Súly / Anyag |
|
|
AREMA 2018 |
115RE |
4 lyuk-24" |
17,04 kg |
|
|
115RE |
6 lyuk-36" |
25,56 kg |
|
|
|
132-136RE |
4 lyuk-24" |
17,75 kg |
|
|
|
132-136RE |
6 lyuk-36" |
26,63 kg |
|
|
|
|
|
|
115-119RE Rail Joint Bar |

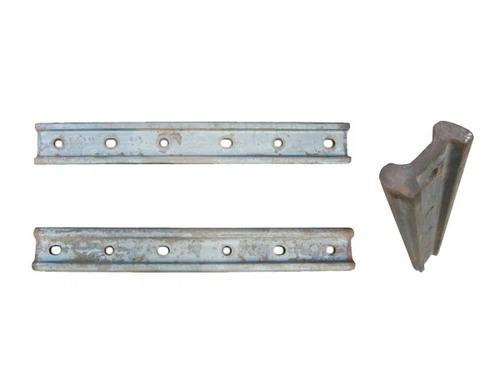

132-36-41RE síncsukló |
Mi az a haltányér a vasúton?
A horgászlemez, a toldórúd vagy a csuklórúd azfém összekötő lemez, amellyel két sín végeit összecsavarozzák egy folytonos vágányba. A név a halak nevéből származik, amely egy "felépített" hajóárboc fa megerősítése, amely segített kerekíteni a kívánt profilt.
