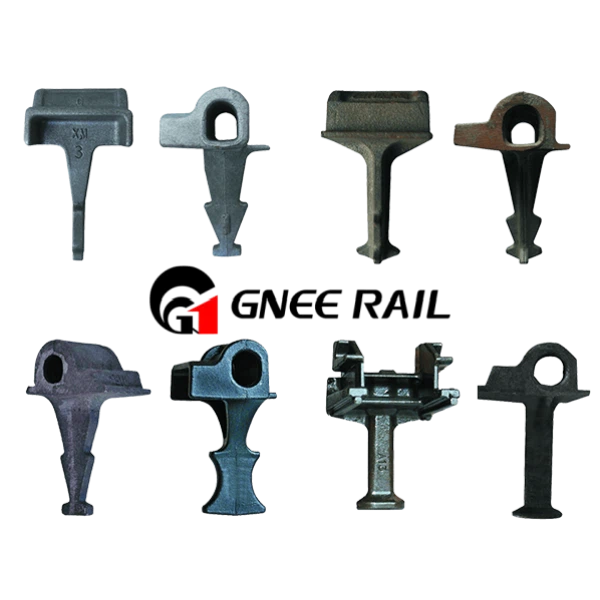

Mi az a sín váll?
A sín vállát a beton sínkötőkbe öntik a rugalmas sínkapcsok rögzítéséhez. Kétféle sín váll áll rendelkezésre, az öntött váll és a ráhegesztett váll, mindkettő rugalmas sínkapcsok rögzítésére szolgál.
Az öntvény vállak, mint a sínpálya-rögzítő rendszer beágyazott részei, betonaljba vannak préselve, és az E klipszel együttműködve rögzítik a sínt. A vállöntvény vasból öntéssel készül, például GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293(1985) vagy BS EN 1563 (1997).
|
Alkalmazás |
UIC54 |
UIC60 |
115RE, ,50kg-os sín, 60kg-os sín, BS80 lbs, BS100 lbs, stb. |
|
Név |
QT500-7 |
QT450-10 |
QT400-15 |
|
Szabvány |
GB 1348-88 |
GB 1348-88 |
GB 1348-89 |
|
Kémiai összetétel(%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
Mn:{0}.{1}.5 |
Mn: kisebb vagy egyenlő, mint 0.5 |
|
|
Si:2.{1}}.90 |
Si:a2.70-300 |
Si:3.{1}}.2 |
|
|
P: Kisebb vagy egyenlő, mint 0.08 |
P: Kisebb vagy egyenlő, mint 0.07 |
P: Kisebb vagy egyenlő, mint 0.07 |
|
|
S: Kisebb vagy egyenlő, mint 0.025 |
S: Kisebb vagy egyenlő, mint 0.03 |
S: Kisebb vagy egyenlő, mint 0.02 |
|
|
Szakítószilárdság |
Nagyobb vagy egyenlő, mint 500 Mpa |
Nagyobb vagy egyenlő, mint 450 Mpa |
Nagyobb vagy egyenlő, mint 400 Mpa |
|
Hozamerő |
Nagyobb vagy egyenlő, mint 320 Mpa |
Nagyobb vagy egyenlő, mint 310 Mpa |
Nagyobb vagy egyenlő, mint 250 Mpa |
|
Megnyúlás (%) |
7-nél nagyobb vagy egyenlő |
10-nél nagyobb vagy egyenlő |
15-nél nagyobb vagy egyenlő |
|
Keménység |
170-230HB |
160-210HB |
130-180HB |
|
Metallográfiai szervezet |
ferrit és perlit |
grafit és ferrit és perlit |
ferrit |
Sín váll alkalmazások:
A vállrögzítés hegesztése lehetővé teszi a síntartó egységek gyártását mind acél talpfákon, mind acél alaplemezeken, ha a sín rögzítésére az E típusú elasztikus sínkapcsokat alkalmazzák.
Annak ellenére, hogy a vállba öntött sínt általában a betonaljba préselik, hosszabb acél talpfákra vagy tartókra is felhegeszthető a függőleges síngeometriát alkalmazó váltó- és keresztezési elrendezések készítéséhez.
A sínvállak hegesztési képessége adott helyzetben, amelyet az elrendezési tervezés diktál, a sínvállakat hasznossá és költséghatékonyabbá teszi.
Az adott sínszakaszokhoz használt sínválltartozékokat a tervezési kritériumoknak megfelelően kell alkalmazni a megfelelő rugalmas klip orrterhelésének elérése érdekében. A jobb hegesztési integritás elérése érdekében bizonyos sínválak mart hegesztési felülettel rendelkeznek.
A sínrögzítők vezető gyártójaként és szállítójaként a Gnee Rail különféle típusú vállakat tud szállítani az ügyfelek igényeinek kielégítésére.
