Termék bemutatása
A sínek és a talpfák közötti megbízható kapcsolat megteremtésének kulcsfontosságú műszaki berendezéseként a vasúti rögzítőrendszer számos különböző funkciójú alkatrészből áll, és létfontosságú szerepet játszik a vasúti pályákon. Számos kategória létezik, köztük a jól ismert SKL,{1}}KPO, Nabla, WJ-8 és más típusok.
A KPO sajtolórögzítő rendszer szegélyei nagyszilárdságú szénacélból készülnek, és a felületkeményítés után a kopásállóság és a deformációállóság megnövekedett. A talpfákhoz illeszkedő csavarokkal és anyákkal vannak rögzítve, amelyek alkalmasak a közönséges vasutak mindennapi üzemeltetésére. A telepítés és a karbantartás viszonylag egyszerű.
A WJ-8-as rögzítőrendszert nagysebességű-vasutaknál használják. A rugós rúd fejlett, nagy szilárdságú rugóacélból készül, és speciális hőkezelési eljáráson megy keresztül, hogy javítsa kifáradási élettartamát és a csat nyomásstabilitását; a szigetelő szelvénytömb nagy teljesítményű szigetelőanyagokat használ a villamosított vasúti környezetben történő hatékony áramleválasztás és a pályarendszer biztonságos működésének biztosítására.

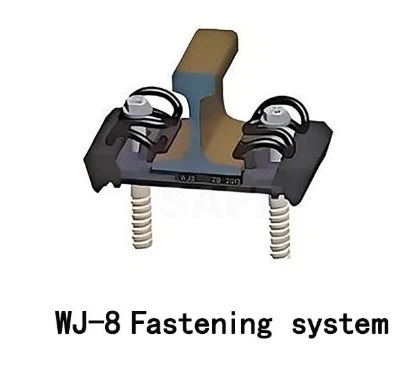

A WJ-8 vasúti rögzítőrendszer a nagysebességű vasúti rögzítőrendszer fontos tagja, főként a vállvédővel ellátott ballaszt nélküli pályaszerkezetekhez alkalmas. Alkatrészei gazdagok és sokrétűek, mindegyik alkatrész a saját funkcióját látja el, hogy közösen biztosítsa a pálya stabil működését.
A spiráltüske felülről lefelé halad át a rugórúdon, a vaspárnán és más alkatrészeken, és becsavarodik a beágyazott hüvelybe, hogy stabil kihajlási nyomást fejtsen ki a rugós rúdra; a rugós rúd biztosítja a sín meghúzásához szükséges erőt, a sínpárna pedig a sín alá kerül, hogy biztosítsa a fő rugalmasságot és átadja a vonat nyomását az öntött acél alátétre. A vaspárna viseli a rugórúdról és a sínpárnáról átadott függőleges, oldalirányú és hosszirányú erőket, a függőleges erőt az alatta lévő gumibetéten vagy a magasságállító párnán keresztül továbbítja a ballaszt nélküli sínre, az oldalirányú erő pedig a mérőhaszon keresztül a vállvédőre.
Termékleírások
WJ-8 sínrögzítő rendszer műszaki követelményei
| Kategória | Műszaki követelmény |
|---|---|
| Rendszer típusa | WJ-8 elasztikus sínrögzítő rendszer betonaljakhoz, ballaszttalpokhoz |
| Alkalmazható sínszakaszok | 50 kg, 60 kg, UIC50, UIC54, UIC60 (60E1) |
| Tervezett tengelyterhelés | 25 t vagy annál kisebb |
| Rögzítőegység összetétele | 2 × W- típusú rugalmas kapcsok, 2 × szigetelő vezetőlemezek, 1 × sínpárna, 2 × beágyazott váll |
| Clip anyaga | Rugóacél 60Si2Mn / 55CrSi vagy ezzel egyenértékű |
| Klip hőkezelés | Oltva és temperálva |
| Clip szakítószilárdság | 1500 MPa vagy annál nagyobb |
| Clip hozamerőssége | 1300 MPa vagy annál nagyobb |
| Clip Elasztikus Elhajlás | 9-12 mm maradandó alakváltozás nélkül |
| Statikus lábujjterhelés (kapcsonként) | 9-12 kN |
| Teljes szorítóerő (sínülésenként) | 18-24 kN |
| Függőleges merevség (rendszer) | 30–50 kN/mm (síntámlával) |
| Oldalirányú ellenállás (sínülésenként) | Nagyobb vagy egyenlő, mint 9 kN |
| Hosszirányú ellenállás (sínülésenként) | Nagyobb vagy egyenlő, mint 11 kN |
| Sínemelési ellenállás | Nagyobb vagy egyenlő, mint 8 kN |
| Fáradt élet (klip) | 5 millió terhelési ciklus vagy annál nagyobb |
| Fáradt élettartam (összeszerelés) | Több vagy egyenlő, mint 3 millió terhelési ciklus működési romlás nélkül |
| Sínpad anyaga | Nagy-rugalmas gumi vagy EVA kompozit |
| Sínpad vastagsága | 8-10 mm |
| Sínpad statikus merevsége | 60-100 kN/mm |
| Szigetelő alkatrészek | Nylon PA6 / PA66 vagy megerősített kompozit, UV- és öregedés-álló |
| Elektromos szigetelési ellenállás | Nagyobb vagy egyenlő, mint 5 kΩ (száraz), nagyobb vagy egyenlő, mint 3 kΩ (nedves) |
| Dimenziótűrés | A GB / EN rögzítési interfész követelményeinek megfelelően |
| Korrózióvédelem (kapcsok) | Fekete-oxid, HDG vagy Dacromet, a környezettől függően |
| Környezeti alkalmazkodóképesség | Nincs repedés, a lábujjterhelés elvesztése vagy a szigetelés meghibásodása −40 foktól +70 fokig terjedő ciklus után |
| Telepítési követelmény | Kézi és gépesített klipszerelő szerszámokkal kompatibilis |
| Karbantartási követelmény | Egyedi alkatrészcsere sínleszerelés nélkül |
| Minőségellenőrzés | Anyagtanúsítványok, mechanikai vizsgálati jegyzőkönyvek és fáradtságvizsgálati igazolás szükséges |
A GNEE RAIL egy professzionális vasúti rögzítőelem-kereskedő 15 éves export tapasztalattal. Létrehoztunk egy "digitalizálás + lokalizáció" szolgáltatási rendszert, szigorúan alkalmazzuk termékeinkre a legújabb nemzetközi szabványokat, és innovatív módon fejlesztünk egy intelligens rendeléskezelő rendszert a teljes kereskedelmi folyamat digitalizálása érdekében.
