A sínrögzítő rendszert az acél sín összekapcsolására használják az alvó alkatrészekkel (vagy más típusú vasúti alkatrészekkel), amelyet köztes kapcsoló alkatrészeknek is neveznek. Annak a szerepe, hogy az acél sínt a vasúti alvónál rögzítse, ugyanakkor fenntartja a sín távolságát, és megakadályozza az acél sín oldalsó mozgását a vasúti alvóhoz képest.
Ami aSKL vasúti rögzítő rendszer, beleértveSKL vasúti klipek, vasúti pad, csavaros tüske, nyakkendő, mosó, műanyag tiplik, sín csavar és anyákstb. Az SKL vasúti rögzítő rendszer általános méretei között szerepelSKL 12, SKL 14ésSKL 3Vasút rögzítő rendszer.

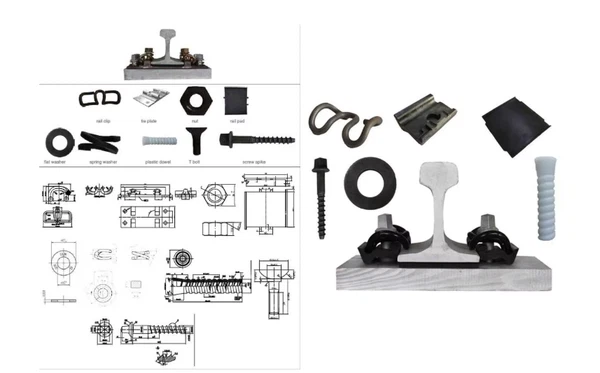

SKL sín elasztikus klip rögzítőelemek rendszerm
| Az SKL klip vasúti rögzítő rendszer egy egységének előírásai | ||||
| Tétel | Mennyiség | Beír | Anyag | Megjegyzés |
| SKL feszültségklip | 2 | SKL1, SKL3, SKL12, SKL14 | 60Si2cra, 60Si2cra, 38Si7 | Keménység: 42-47HRC |
| Standard: DIN17221, GB/T1222 | ||||
| SS35 csavaros tüske | 2 | M24 × 150 mm | 4.6. Osztály: Q235 | Standard: ISO898-1 |
| 5.6. Osztály: 35# | UIC864-1 | |||
| 8.8. Osztály: 45# | NF F500-50 | |||
| Lapos alátét | 2 | Uls7 | Q235 | Standard: EN10025, EN10139 |
| Műanyag tiplik | 2 | Különböző méretű csavaros tüske esetén | HDPE, megerősített Nejlon 66 (PA66) | A beton alvó beillesztéséhez |
| Útmutató | 2 | UIC54, UIC60, 50 kg sín, 60 kg sín, | Megerősített Nejlon 66 (PA66) | Különböző tervek állnak rendelkezésre |
| és más méretek a megrendelés szerint | ||||
| Vasúti párna | 1 | Méret a megrendelés szerint | Eva vagy gumi | |
SKL14 vasúti kötőelemrendszer
SKL14 vasúti feszültségklip -rögzítő rendszer műszaki előírások
Alkalmazás:Ideális a hagyományos vasúti rendszerekhez, beton alvókkal ballasztott pályákon
Tengelyterhelés:Maximális terhelést képes 260KN -re hordozni
Speed képesség:Magas - sebességre (nagyobb vagy egyenlő 250 km/h) és a hagyományos sín (kevesebb vagy egyenlő 250 km/h) alkalmazásra.
Sínhosszirányú ellenállás:Legalább 9KN -t biztosít, biztosítva a robusztus teljesítményt is kihívásokkal teli körülmények között
Elektromos ellenállás:Meghaladja az 5KΩ -t, biztosítva az elektromos biztonságot és integritást
Szorítóerő (SKL14):Minimális névleges erőt biztosít a 8KKN -nek a biztonságos vasúti rögzítéshez
A mérőeszköz -beállítás:± 10 mm -es beállítást biztosít a pontos igazításhoz és a stabilitáshoz
Vasúti párna anyagi lehetőségei:Válasszon az EVA vagy a TPU Anyagok közül, hogy megfeleljen a konkrét projektkövetelményeknek
Továbbfejlesztett biztonság:A háromszög fej opcionális használata anti - Lopás csavarok a biztonság és a nyugalom érdekében
Kényelmes pre - Szerelés:Az összes alkatrészt előzetes - össze lehet szerelni az alvó gyárban, ésszerűsítve a telepítést és minimalizálni az állásidőt
