A vasúti klipet, vagy az úgynevezett elasztikus sínkapcsot használják az acél sínek rögzítéséhez az alapjául szolgáló tányérlemezhez. A hajlítás és torzulás révén a sín klip nyomást gyakorolhat a sínre, ami megakadályozza a sín hosszirányú mozgását, akár a hőmérséklet változásaitól, akár a rezgés révén. Általában véve a vasúti klipek kovácsolt rugó acélból készülnek, amelyet forró kovácsolási folyamat készít.
A GNEE Rail a vasúti rugalmas klipek különféle típusait és specifikációit képes ellátni. Vegye fel a kapcsolatot a GNEE -vel, hogy megszerezze arészletes termékkatalógus.
A vasúti klipek fajtái
| Sorozat | Beír | Keménység | Anyag | Fáradtság élettartama | Felület | Standard |
|---|---|---|---|---|---|---|
|
|
E1,E2,E3 | 44-48HRC |
|
A DIA.18 esetében 3 millió ciklus törés nélkül. A DIA.20 esetében 5 millió ciklus törés nélkül. |
sima (olajozott), oxid fekete, színes festmény vagy az ügyfelek igénye szerint. |
DIN17221, BS970, GB/T1222 |
| E1609 | ||||||
| E1809 | ||||||
| E1817 | ||||||
| E2001 | ||||||
| E2006 | ||||||
| E2009 | ||||||
| E2055 | ||||||
| E2056 | ||||||
Vossloh clip & Kovácsolt vasúti klip |
SKL1 |
42-47HRC |
||||
PR vasúti klip |
PR309 | 44-48HRC |
||||
| PR401 | ||||||
| PR601 | ||||||
| PR85 | ||||||
| A vasúti klipek testreszabott előállítása a rajzok vagy minták szerint áll rendelkezésre! | ||||||
NABLA vasúti rugalmas klip műszaki paraméterek
| Név | NABLA vasúti klip | |||
| Anyag | 60Si2MNA | 60Si2cra | 55SI2MN | 38SI7 |
| Kémiai összetétel (%) | C: 0,56-0,64, MN: 0,60-2,00, SI: 1,60-2,00, CR: kevesebb vagy egyenlő 0,35, P: kevesebb vagy egyenlő 0,03, s: kevesebb vagy egyenlő, mint 0,03 | C: 0,56-0,64, MN: 0,40-0,07, SI: 1,40-1,80, CR: 0,70-1,00,1,00p, mint 0,03, s: kevesebb vagy egyenlő 0,03 | C: 0,56-0,60, MN: 0,60-0,90, SI: 1,50-2,00, CR: kevesebb vagy egyenlő 0,35, P: kevesebb vagy egyenlő 0,03, s: kevesebb vagy egyenlő, mint 0,03 | C: 0,35-0,42, MN: 0,50-0,80, SI: 1,50-1,80, P: kevesebb, mint 0,03, s: kevesebb vagy egyenlő 0,03 |
| Fáradtság élettartama | A DIA . 18 3 millió ciklus, törés nélkül | |||
| A DIA . 20 5 millió ciklus, törés nélkül | ||||
| Felület | Sima (olajozott), oxid fekete, színes festés, HDG, cink borítás | |||
| A standard hivatkozik | DIN17221, BS970, GB/T1222 | |||

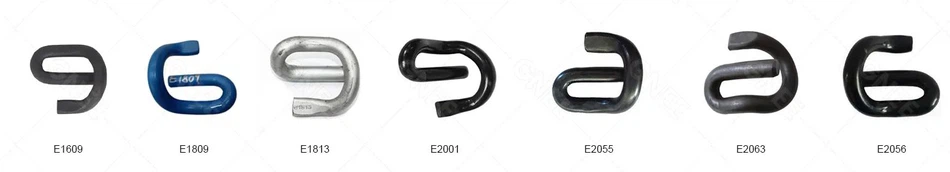

A fő vasúti klipek paraméterei
| Modell | Átmérő | Súly | Anyag |
|---|---|---|---|
| III. Típus | Ø18 | 0,80 kg/pc | 60Si2MNA |
| E1609 | Ø16 | 0,43 kg/pc | 60Si2MNA |
| E1809 | Ø20 | 0,61 kg/pc | 60Si2MNA |
| E1813 | Ø18 | 0,62 kg/pc | 60Si2MNA |
| E2001 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2007 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2009 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2039 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2055 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2056 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| E2063 | Ø20 | 0,80 kg/pc | 60Si2MNA |
| PR85 vasúti klip | Ø13 | 0,25 kg/pc | 60Si2MNA |
| PR309A | Ø19 | 0,85 kg/pc | 60Si2MNA |
| PR401 | Ø20 | 0,97 kg/pc | 60Si2MNA |
| PR415 | Ø20 | 0,95 kg/pc | 60Si2MNA |
| PR601A | Ø20 | 1,03 kg/pc | 38SI7 |
| SKL 1 | Ø13 | 0,48 kg/pc | 60Si2cra |
| SKL 3 | Ø13 | 0,48 kg/pc | 60Si2cra |
| SKL 12 | Ø13 | 0,53 kg/pc | 38SI7 |
| SKL 14 | Ø13 | 0,53 kg/pc | 60Si2MNA |
| Speciális vasúti klip | Ø13 | 0,48 kg/pc | 60Si2MNA |
| Oroszországi vasúti klip | Ø18 | 0,58 kg/pc | 60Si2MNA |
| Deenik klip | Ø25 | 0,49-0,68 kg/pc | 60Si2MNA |
| Single anti - Lopás |
Ø20 | 0,25 kg/pc | 60Si2MNA |
