A sínrögzítő rendszer, más néven vasúti kötőelemek, olyan alkatrészek, amelyek az acél síneket és a vasúti alvókat összekötik. Fontos szerepet játszik a pálya stabilitásának és megbízhatóságának biztosításában.
Az E - klip rögzítő rendszer egy széles körben használt sínrögzítő rendszer, amelyet egyszerűsége, megbízhatósága és könnyű telepítése jellemez. Úgy tervezték, hogy kiváló ellenállást biztosítson mind a függőleges, mind az oldalsó erőkkel szemben, így ideális választás a vasúti alkalmazások széles skálájához.
E - típusú vasúti rögzítő rendszer összetétele
| Tétel | Mennyiség | Anyag |
|---|---|---|
| E klip | 2 | 60Si2MNA, 60Si2cra |
| Váll | 2 | QT500-7, QT450-10 |
| Vasúti padló | 1 | HDPE, gumi vagy EVA |
| Szigetelő | 2 | Megerősített Nejlon 66 (PA66) |

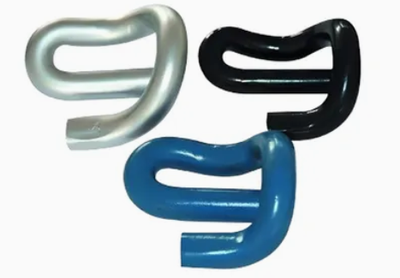

E vasúti rugalmas klip
|
Modell |
Átmérő |
Súly |
Anyag |
|
E1609 |
Φ16 |
0,43 kg/pc |
60SI2MNA |
|
E1809 |
Φ20 |
0,61 kg/pc |
60SI2MNA |
|
E1813 |
Φ18 |
0,62 kg/pc |
60SI2MNA |
|
E2001 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2007 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2009 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2039 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2055 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2056 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
|
E2063 |
Φ20 |
0,80 kg/pc |
60SI2MNA |
Vasúti padló
| Terméknév | Gumi párna acél megerősítésével az acél sínhez | |
| Anyag | HDPE | EVA |
| Műszaki paraméter | Sűrűség: 0.95 - 0.98 g/cm³ | Sűrűség: 0.95 - 0.98 g/cm³ |
| A szakítószilárdság nagyobb vagy egyenlő, mint 19 mPa | A 15 mPa -nál nagyobb vagy egyenlő szakítószilárdság | |
| Elongation>80% | Elongation>500% | |
| Olvadási pont: 170 - 190 ºC | Olvadási pont: 170 - 190 ºC | |
| A szigetelési ellenállás nagyobb vagy egyenlő, mint 1 × 1010Ω | A szigetelési ellenállás nagyobb vagy egyenlő, mint 1 × 1010Ω | |
| A 98a -nál nagyobb vagy egyenlő keménység | A 90A -nál nagyobb vagy egyenlő keménység | |
| Szín | Fekete | |
Vasúti váll
Az öntő vállak, mint a vasúti rögzítő rendszer beágyazott részének, beton alvóba nyomják, és együtt dolgoznak az E -kliptel a sín rögzítéséhez. A vállba öntött öntvényt vasból, például GB/T 1348-1988, NF EN 1563 (1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293 (1985) vagy BS EN 1563 (1997).
|
Alkalmazás |
UIC54 |
UIC60 |
115RE, 50 kg -os sín, 60 kg sín, BS80LBS, BS100 font, stb. |
|
Név |
QT500-7 |
QT450-10 |
QT400-15 |
|
Standard |
GB 1348-88 |
GB 1348-88 |
GB 1348-89 |
|
Kémiai összetétel(%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
MN: 0,2-0.5 |
MN: Kevesebb vagy egyenlő 0,5 |
|
|
SI: 2,50-2,90 |
SI: 2.70-3.00 |
SI: 3.0-3.2 |
|
|
P: Kevesebb vagy egyenlő 0,08 |
P: Kevesebb vagy egyenlő 0,07 |
P: Kevesebb vagy egyenlő 0,07 |
|
|
S: Kevesebb vagy egyenlő 0,025 |
S: Kevesebb vagy egyenlő 0,03 |
S: Kevesebb vagy egyenlő 0,02 |
|
|
Szakítószilárdság |
Az 500 MPa -nál nagyobb vagy egyenlő |
Nagyobb vagy egyenlő 450 MPa |
400 MPa -nál nagyobb vagy egyenlő |
|
Hozamszilárdság |
Nagyobb vagy egyenlő, mint 320 MPa |
Nagyobb vagy egyenlő, mint 310 MPa |
Nagyobb vagy egyenlő 250 MPa |
|
Megnyúlás (%) |
A 7 -nél nagyobb vagy egyenlő |
A 10 -nél nagyobb vagy egyenlő |
A 15 -nél nagyobb vagy egyenlő |
|
Keménység |
170 ~ 230HB |
160 ~ 210HB |
130 ~ 180HB |
|
Metallográfiai szervezet |
ferrit és pearlite |
Graphite & Ferrite & Pearlite |
ferrit |
Vasúti szigetelő
|
Beír |
Nejlon vasúti szigetelő |
|
Anyag |
PA |
|
Üzemi hőmérséklet |
-50ºC~+80ºC |
|
Hajlító szilárdság |
Nagyobb vagy egyenlő 70 mPa |
|
Kompressziós szilárdság |
Nagyobb vagy egyenlő 80 mpa |
|
Térfogat ellenállás |
Nagyobb vagy egyenlő 10^4mΩ*cm |
|
Vízelnyelés |
Kevesebb vagy egyenlő 1,5% |
|
Szín |
Fehér/fekete |
|
Dimenzió |
Testreszabott |
|
Súly |
0,05 kg |
